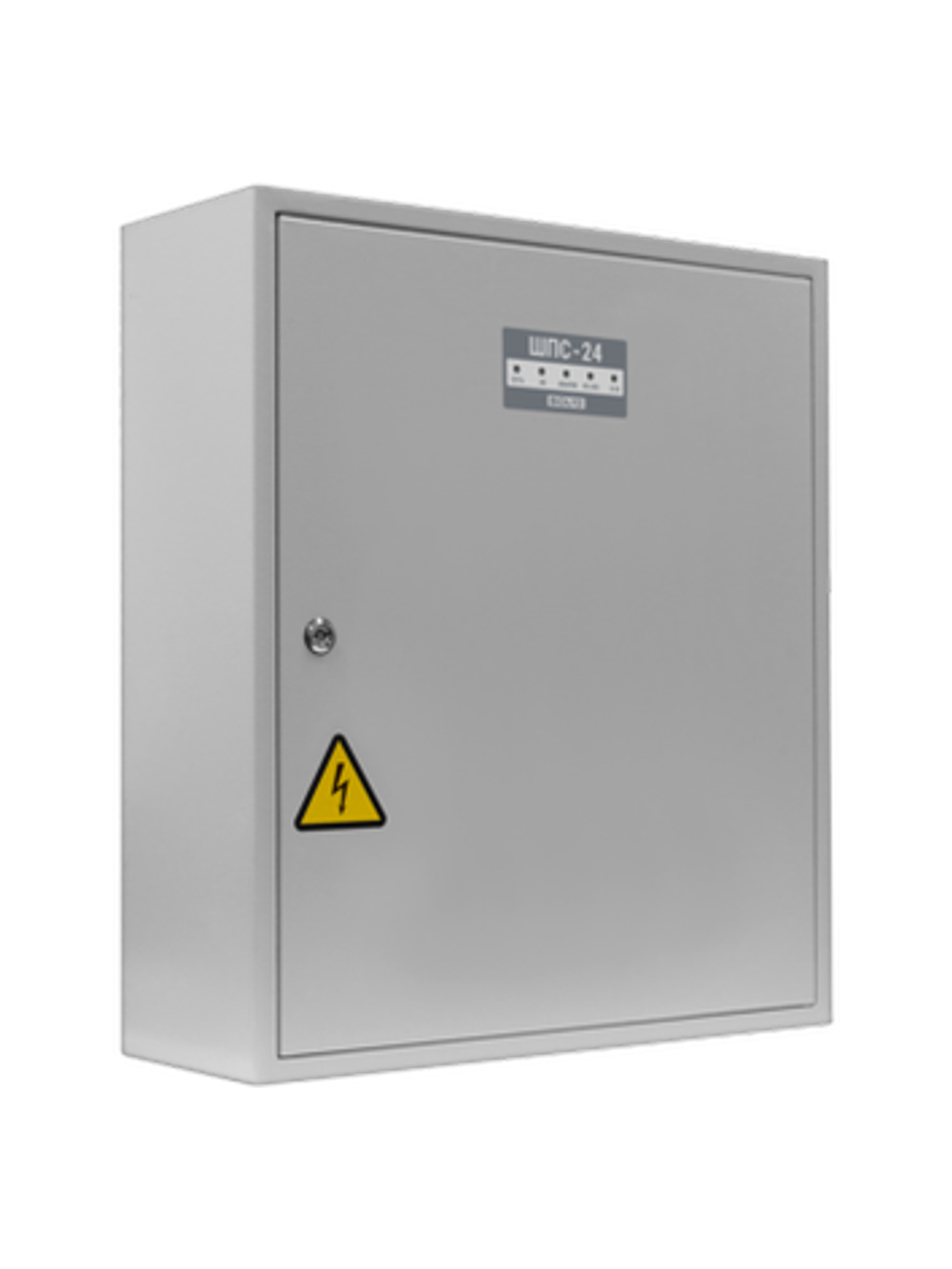

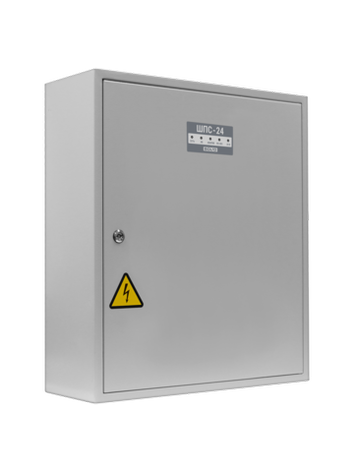

ШПС- 24 исп.22 IP54 Шкаф пожарной сигнализации с резервированным источником питания для монтажа сре

ШПС-24 исп.22 Шкаф с резервным источником питания для монтажа средств пожарной автоматики ШПС-24 обеспечивает контроль сетевого напряжения, выходного напряжения и напряжения АБ, а также автоматическую передачу извещений о наличии соответствующих напряжений/неисправностей, разряде аккумулятора, плохом состоянии АБ или его отключении, вскрытии корпуса с помощью интерфейса RS-485. Основное отличие от предыдущих исполнений: увеличенный корпус для установки приборов и двух аккумуляторных батарей ёмкостью 40*Ач, увеличенная мощность встроенного модуля источника питания. Данные исполнения ШПС-24 имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020. ШПС-24 применяется в качестве корпуса, в который могут быть установлены блоки ИСО «Орион»: «Сигнал-10», «Сигнал-20П» различных исполнений, «С2000 4», «С2000-КДЛ» различных исполнений, «С2000-КПБ», «С2000-СП1», «С2000-СП2» различных исполнений, «С2000-АР8», «С2000Р-АРР32», «С2000Р-АРР125», «С2000-ПИ», «Рупор исп. 02», «С2000-PGE» различных исполнений, «С2000-Ethernet», «С2000-РПИ» и другие, имеющие возможность крепления на DIN-рейку TH35. ШПС рассчитаны на совместное использования с ППКУП «Сириус» и пультом контроля и управления охранно-пожарного «С2000М» и их исполнениями. ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 230 В, 50 Гц. Цепи ~230 В защищены автоматическими выключателями. Внутри шкафа установлены: - Модуль источника питания МИП-24 исп.11 (номинальное напряжение 24 В, ток до 3 А) с резервированным питанием от двух аккумуляторных батарей 26 А*ч или 40 А*ч Блок коммутации «БК-24-RS485», который позволяет организовать: - Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами ШПС - Одну линию RS-485 размноженную на 7 выходов для подключения компонентов ППКП внутри ШПС - 7 выходных каналов 24В с индивидуальной защитой по току для распределенного питания установленных в ШПС приборов - Общий автоматический выключатель для защиты от перегрузок по току МИП-24 исп.11 и дополнительных подключаемых потребителей с номинальным напряжением питания 230 В, 50 Гц (тип "С", 6 А) Индивидуальный автоматический выключатель для защиты МИП-24 (тип "С", 3 А) - ШПС-24 исп.21 имеет прозрачное окно - ШПС-24 исп.22 имеет степень защиты корпуса IP54 Технические характеристики: - Количество вводов питания 2 - Основной источник питания - однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц, рабочий диапазон, В 180…265 - Резервный источник питания – батареи серии «Болид» (12 В, 40 A∙ч) АБ 1240 (С,М)*, или (12 В, 26 A∙ч) АБ 1226 (С,М)* или аналогичные , шт. 2 - Диапазон номинального тока нагрузки (суммарно по 7-ми выходам), А 0…3 - Количество линий интерфейса и выходов для подключения питания приборов, устанавливаемых внутри ШПС-24 7 - Максимальный ток по одному выходу 12 В с клемм XT1…XT6, А - Максимальный ток по выходу 12 В с клеммы XP3, А 0,4 0,6 - Максимальная потребляемая мощность от сети, В∙А / Вт 260 / 130 - Количество изолированных интерфейсов RS-485 для подключения внешних устройств 2 - Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС-24, м, не более 10 - Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, м, не более 3000 - Габаритные размеры, мм, не более 700x600x225 - Масса шкафа (с аккумуляторными батареями), кг, не более 48 - Степень защиты, обеспечиваемая оболочкой IР54 - Возможность установки монтажного комплекта МК-1 есть Шкаф пожарной сигнализации ШПС-24 исп.22
