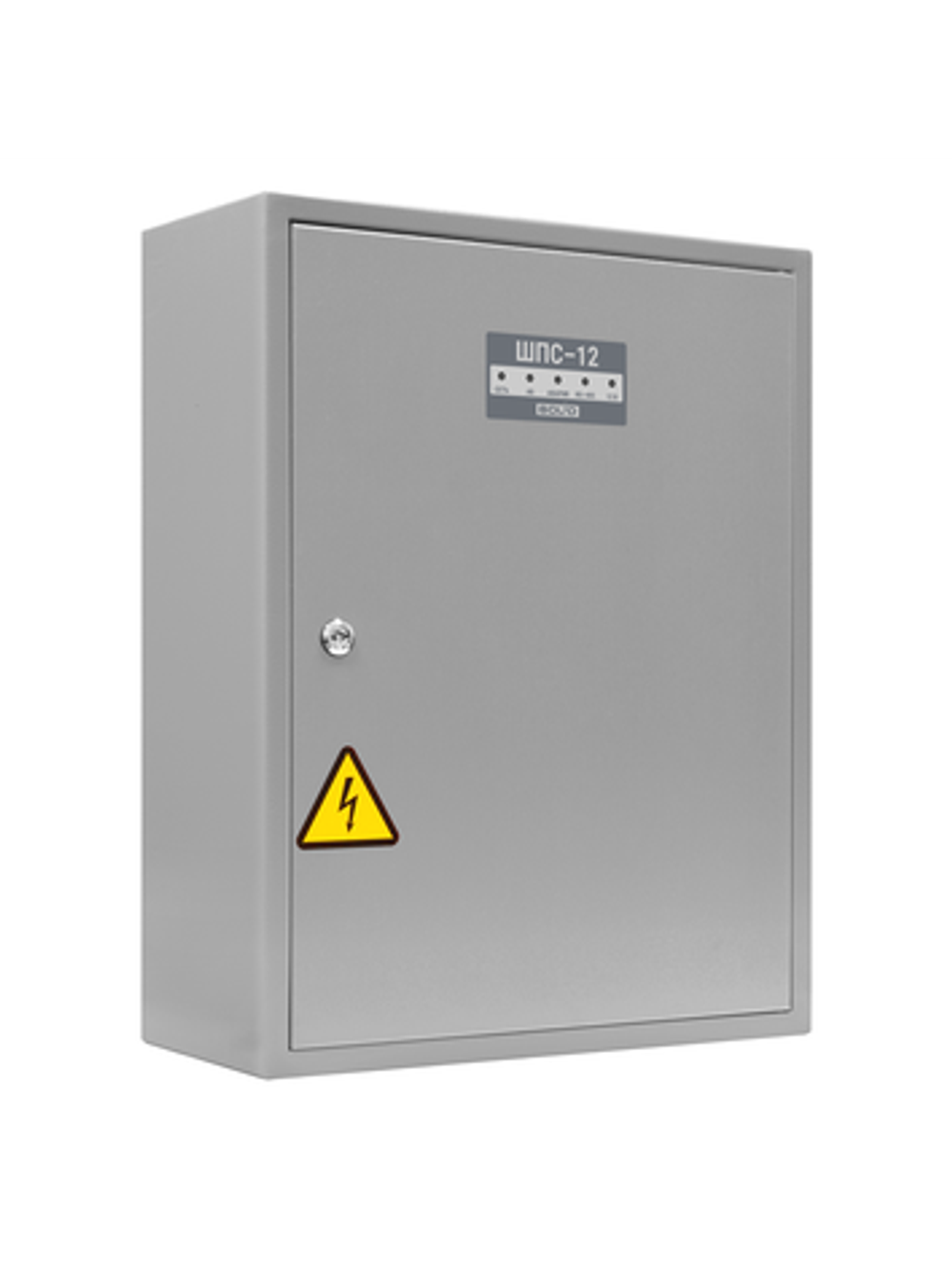

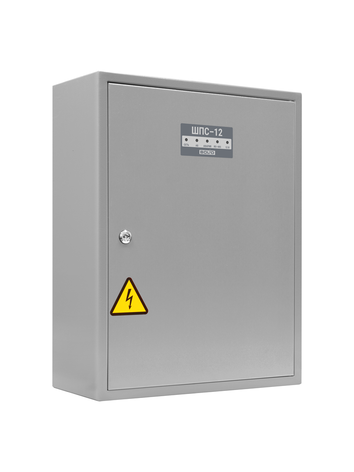

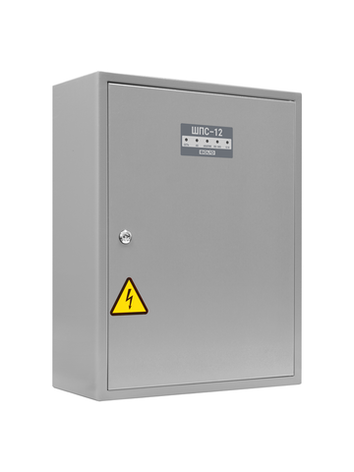

ШПС- 12 исп.10 Шкаф для установки приборов системы "Орион" на DIN рейки.

ШПС-12 исп.10 Шкаф для установки приборов системы "Орион" на DIN рейки. Содержит источник питания 12В - 3 А. Два изолированных интерфейса RS-485 Шкаф для установки приборов системы "Орион" на DIN рейки. Содержит источник питания 12В - 3 А. Два изолированных интерфейса RS-485 Основное отличие от предыдущих исполнений: данные исполнения ШПС имеют две изолированные линии интерфейса RS-485 для подключения внешних устройств с учетом требований СП 484.1311500.2020 ШПС представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ", "С2000-КДЛ-2И", "Рупор исп.02", "С2000-PGE", "С2000-PGE исп.01", "С2000-Ethernet", "С2000-РПИ" и другие, имеющие возможность крепления на DIN-рейку. ШПС обеспечивают возможность подключения дополнительных потребителей с номинальным напряжением питания 220 В, 50 Гц. Цепи ~220 В защищены автоматическими выключателями. Внутри шкафа установлены: - модуль источника питания "МИП-12" (номинальное напряжение 12 В, ток до 3 А) с резервированным питанием от аккумуляторных батарей - блок коммутации "БК-12-RS485" - общий автоматический выключатель для защиты от перегрузок по току "МИП-12" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А) - индивидуальный автоматический выключатель для защиты "МИП-12" (тип "С", 3 А) ШПС-12 исп.11 имеет прозрачное окно ШПС-12 исп.12 имеет степень защиты корпуса IP54 Технические характеристики: - Количество вводов питания 2 - Основной источник питания Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц - Резервный источник питания Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт. - Номинальное выходное напряжение: при питании от сети (13,6±0,6) В при питании от батарей (9,5…13,5) В - Номинальный суммарный ток нагрузки 3 А - Общее количество выходов напряжением "12 В" для подключения приборов, устанавливаемых внутри ШПС 7 - Максимальный ток по одному выходу "12 В" 0,65 А - Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки (без учета потребления дополнительными потребителями), не более 120 ВА - Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС 7 - Количество изолированных интерфейсов RS-485 для подключения внешних устройств 2 - Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более 10 м - Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более 3000 м - Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее 500 В, 50 Гц - Габаритные размеры, не более 650×500×220 мм - Масса шкафа (с аккумуляторными батареями), не более 30 кг - Степень защиты, обеспечиваемая оболочкой IР41 - Возможность установки монтажного комплекта МК-1 есть Шкаф пожарной сигнализации ШПС-12 исп.10
