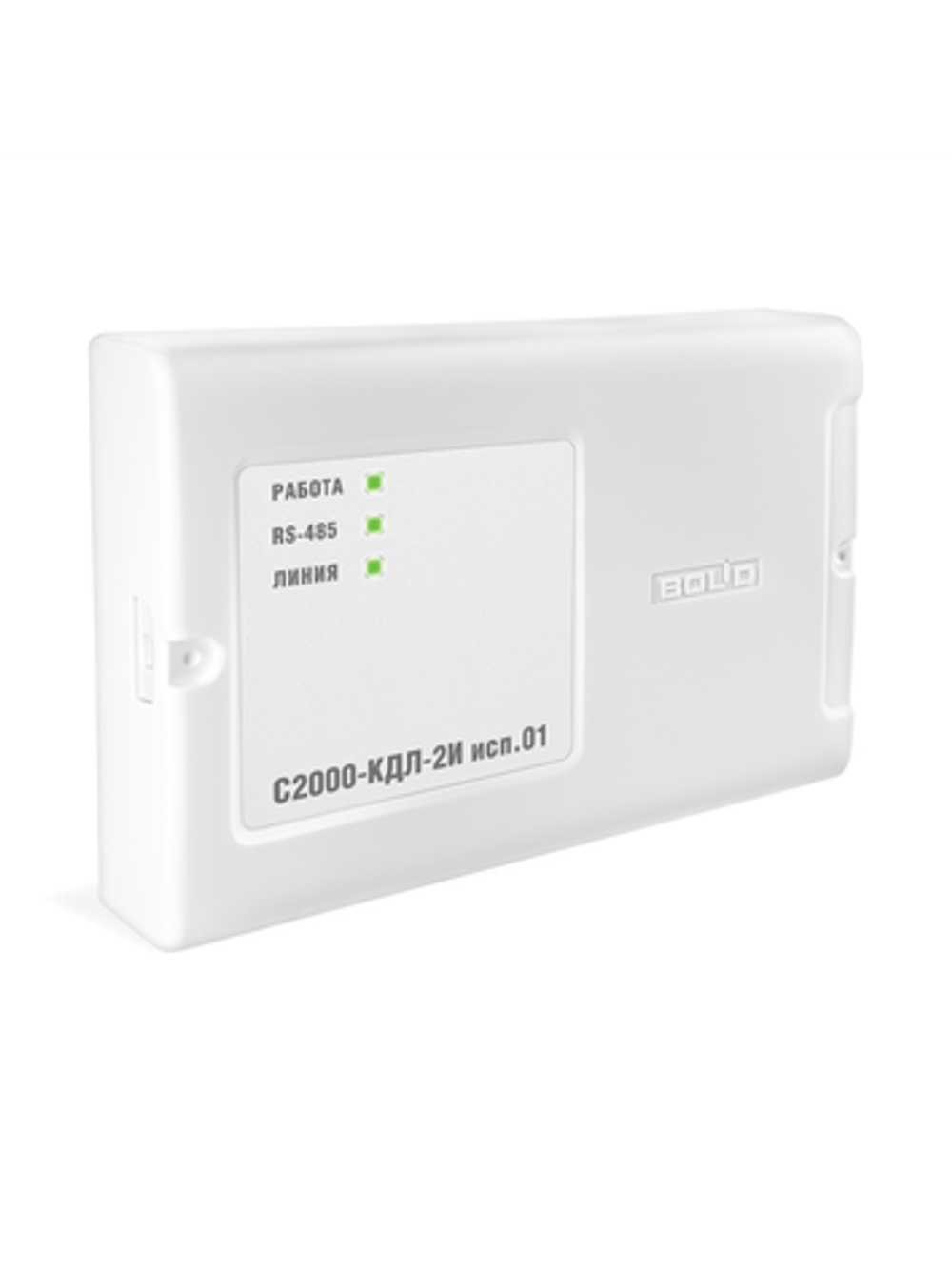

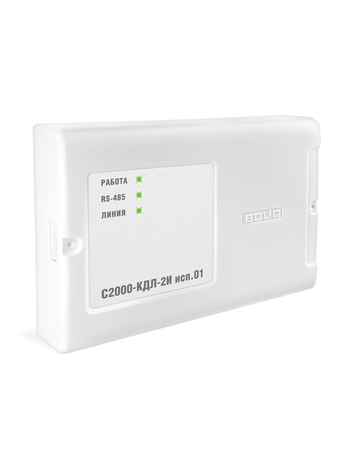

С2000-КДЛ-2И исп.01 Контроллер адресной двухпроводной подсистемы с гальванической изоляцией с двумя интерфейсами RS-485 Описание: - Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс" - Подключение до 127 адресных устройств (АУ) - Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва - Наличие гальванически развязанных между собой групп проводных соединений – источника питания, интерфейса RS-485 и ДПЛС - Возможность подключения двух линий интерфейса RS-485 для резервирования линий связи с сетевым контроллером - Возможность применения изоляторов короткого замыкания "БРИЗ" и его исполнений для локализации короткозамкнутых участков ДПЛС - Питание подключенных адресных устройств по двухпроводной линии связи - Работа с адресными пожарными извещателями, их модификациями и исполнениями: "ДИП-34А", "С2000-ИПДЛ", "С2000-ИП", "С2000-ИПГ", "ИПР 513-3А", "С2000-Спектрон" - Работа с адресными устройствами дистанционного пуска, их модификациями и исполнениями: "УДП 513-3АМ", "С2000-Спектрон-УДП" - Работа с блоком расширения шлейфов сигнализации "С2000-БРШС-Ex" - Подключение в двухпроводную линию связи неадресных пожарных извещателей с выходом "сухой контакт" через адресные расширители "С2000-АР1", "С2000-АР2" и "С2000-АР8" и их исполнения - Управление исполнительными устройствами через адресные сигнально-пусковые блоки "С2000-СП2", "С2000-СП2 исп.02", "С2000-СП4/24", "С2000-СП4/220" - Работа с адресными радиоканальными устройствами линейки "С2000Р" - Работа с адресными счетчиками расхода "С2000-АСР2" и "С2000-АСР8", предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа и т.д.) - Подключение адресных охранных извещателей "С2000-ИК", "С2000-ШИК", "С2000-ПИК", "С2000-СТ", "С2000-СМК", "С2000-СМК Эстет", "С2000-В", "С2000-СВЧ", "С2000-СТИК", "С2000-КТ" - Работа с адресным измерителем влажности и температуры "С2000-ВТ" - Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов - Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII - Локальное и централизованное управление разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном) - Передача служебных и тревожных сообщений на пульт "С2000", "С2000М", АРМ "Орион Про" - Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от "ДИП-34А" и "С2000-ИП" соответственно - Использование совместно с "С2000-ВТ" и "С2000-ИП" для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств - Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54 - Контроль вскрытия корпуса контроллера - Световая индикация состояния контроллера, ДПЛС, интерфейса RS-485 - Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого Технические характеристики: - Количество подключаемых АУ 127 Длина двухпроводной линии - 600 метров при сечении 0,75 мм² - 700 метров при сечении 0,9 мм² - Напряжение питания от 10,2 В до 28,4 В постоянного тока Ток потребления (без учёта потребления АУ), не более: - при напряжении питания 12 В 80 мА - при напряжении питания 24 В 40 мА Ток потребления в дежурном режиме (подключены 127 АУ с током потребления 0,5мА каждое), не более: - при напряжении питания 12 В 160 мА - при напряжении питания 24 В 80 мА - Максимальное напряжение гальванической изоляции 500 В - Минимальное сопротивление гальванической изоляции 20 МОм - Внешний считыватель электронных идентификаторов (ЭИ) 1 вход - Интерфейс подключаемых считывателей Dallas Touch Memory(1-Wire, µ-LAN), Wiegand и ABA-Track II - Управление светодиодами считывателя Управление двумя светодиодами считывателя (красным и зелёным) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА - Управление звуковым сигнализатором считывателя Есть. Сигнал управления "+5В КМОП" - Объем памяти ключей Touch Memory(iButton), карт или кодов 512 - Энергонезависимый буфер событий 512 - Световая индикация на лицевой панели 3 светодиодных индикатора (работа, RS-485 и ДПЛС) - Датчик вскрытия корпуса микроконтакт - Коммуникационный порт (для работы в ИСО "Орион") RS-485, протокол Орион - Количество линий интерфейса RS-485 2 - Питание прибора От внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания) - Готовность к работе после включения питания не более 15 с - Рабочий диапазон температур от -30 до +55°C - Относительная влажность до 98% при +25°C - Степень защиты корпуса IР40 - Габаритные размеры 156×107×39 мм - Масса прибора не более 0,3 кг - Средний срок службы 10 лет - Программирование контроллера программа UProg.exe - Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов - Тип монтажа настенный навесной или на DIN-рейку Контроллер двупроводной линии связи С2000-КДЛ-2И исп.01
