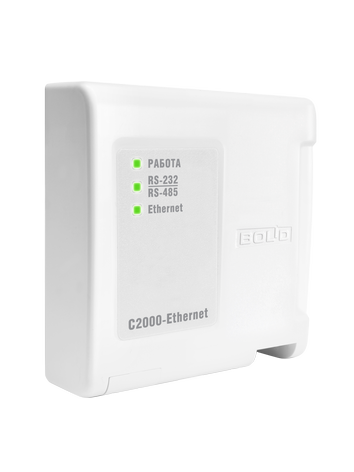

С2000 Ethernet Преобразователь интерфейса RS-485/RS-232 в Ethernet.

С2000-Ethernet Преобразователь интерфейса "С2000-Ethernet" предназначен для трансляции данных интерфейса RS-232/RS-485 в Ethernet и обратно. В ИСО "Орион" используется для организации связи приборов по локальной сети. В системе автоматизированного учета "Ресурс" используется для получения показаний приборов учета с удаленных объектов. Особенности: - Организация передачи по локальной сети на участке ИСО "Орион": между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и приборами между ПК (АРМ "Орион Про", АРМ "Орион", UPROG и др. ПО) и пультом ("С2000M", "С2000") между пультом ("С2000M","С2000") и приборами - Организация передачи по локальной сети данных RS-485/RS-232 сторонних систем возможна, если параметры работы интерфейса RS-485/RS-232 сторонней системы удовлетворяют настройкам RS-485/RS-232 "С2000-Ethernet" - Возможна работа с преобразователями других производителей, осуществляющих ретрансляцию в UDP протоколе Технические характеристики: Параметры работы по локальной сети - скорость передачи 10 Мбит/с - используемые протоколы UDP, ICMP (ping), ARP - поддерживаемые способы адресации IP-пакетов прием/передача единичных пакетов прием широковещательных пакетов - максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet" 8 Параметры работы интерфейсов RS-485/RS-232 - скорость передачи данных для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600 или 19200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с - количество стартовых/стоповых бит 8 бит данных и 1 стоповый - 8 бит данных и 2 стоповых - контроль четности отсутствует - максимальная длина пакета 264 байта - длина линии связи RS-485 не более 1500 м - длина линии связи RS-232 не более 20 м - Напряжение питания 12 ÷ 24 В постоянного тока - Потребляемый ток не более 90 мА - при напряжении питания 12 В не более 50 мА - при напряжении питания 24 В - Готовность к работе после включения питания не более 3 с - Рабочий диапазон температур от минус 30 до +50 °C - Степень защиты корпуса IР20 - Габаритные размеры 102×107×39 мм - Вес прибора не более 0,2 кг - Программирование прибора программой UProg.exe - Подключение к ПК через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса - Подключение к прибору RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением - Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5) Преобразователь интерфейса С2000-Ethernet
