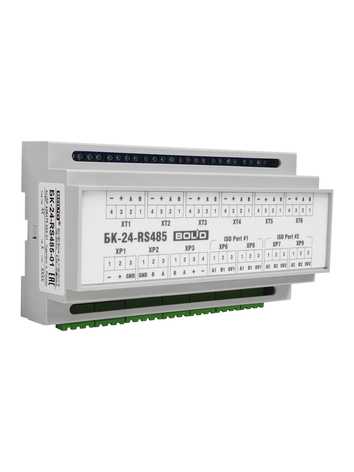

БК-24-RS485-01 Блок коммутации для установки в шкафы, боксы Предназначены для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020. БК рассчитаны на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями: - Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса) - Одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства - 7 выходов для подключения к приборам внутреннего интерфейса RS-485 БК осуществляет распределение питания 12 или 24 В (в зависимости от модели) на установленные в монтажных устройствах приборы. Напряжение питания: - БК-12-RS485-01 - 10…14 В - БК-24-RS485-01 - 20…28 В 7 выходных каналов с индивидуальной защитой по току Максимальный ток одного выходного канала: - БК-12-RS485-01 - 0,65 А - БК-24-RS485-01 - 0,4 А Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный) Входное напряжение питания - БК-12-RS485-01 10…14 В - БК-24-RS485-01 20…28 В - Количество выходов для подключения питания приборов 7 Максимальный ток по одному выходу - БК-12-RS485-01 0,65 А - БК-24-RS485-01 0,4 А Собственный ток потребления (без учета подключенных приборов) - БК-12-RS485-01 не более 150 мА - БК-24-RS485-01 не более 80 мА - Количество выходов для подключения внутреннего интерфейса RS-485 для приборов 7 - Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства не более 10 м - Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485 2 - Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с не более 3000 м - Степень защиты оболочки по ГОСТ 14254-2015 Определяется степенью защиты монтажного устройства - Диапазон рабочих температур от минус 30 °С до +50 °С - Габаритные размеры БК 156х86х58 мм - Масса БК 0,2 кг - Тип монтажа на DIN-рейку Блок коммутации БК-24-RS485-01
